La vàlvula de compuerta d'aigua potable d'extrem amb brida és una vàlvula d'aïllament de canonades de gran-conducció dissenyada per a xarxes municipals de subministrament d'aigua, plantes de tractament d'aigua potable, estacions de bombeig, xarxes de transmissió i sistemes d'aigua industrials.
La vàlvula utilitza una falca que es mou perpendicularment al flux de la canonada per oferir un aïllament bidireccional-estricte de la bombolla. Les connexions dels extrems amb brides proporcionen una connexió rígida i cargolada compatible amb les canonades estàndard, la qual cosa permet una instal·lació, inspecció i un accés de manteniment futur senzills.
Especificacions tècniques
|
Item |
Especificació / Opcions |
|
Tipus de producte |
Vàlvula de compuerta d'aigua d'extrem amb brida (assegut resistent / assegut metàl·lic) |
|
Funció |
Tancament i aïllament de la canonada bi-direccional- |
|
Mida nominal |
DN50 - DN1200/NPS 2 polzades - 48 polzades |
|
Classificació de pressió |
PN10, PN16, PN25 / Classe 125, Classe 150, Classe 300 |
|
Normes de disseny |
AWWA C509, AWWA C515, BS EN 1074-1/2, BS 5163, DIN 3352, ISO 7259 |
|
Estàndards cara a cara |
EN 558 Sèrie 14/15 (DIN 3202 F4/F5), ASME B16.10, ISO 5752 |
|
Connexió de brida |
EN 1092-2 (PN10/16/25), ASME B16.1 / B16.42 Classe 125/150, AWWA C207 |
|
Material del cos i del capó |
Ferro dúctil (ASTM A536 65-45-12 / EN-GJS{-450-10 o EN-GJS-500-7) |
|
Material de la porta / falca |
Ferro dúctil totalment encapsulat amb cautxú vulcanitzat EPDM o NBR |
|
Material de la tija |
Acer inoxidable (AISI 420, 304, 316, 431) o llautó/bronze d'alta -tensió |
|
Configuració de la tija |

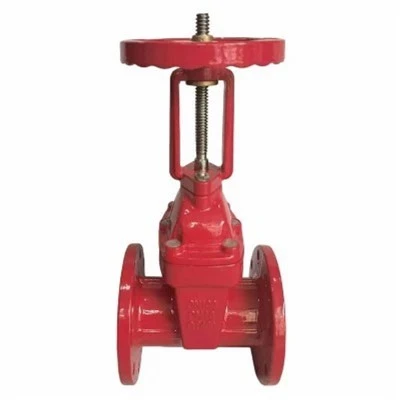

Tija no-alçada (NRS) o cargol i jou exterior (OS&Y/Tija ascendent) |
|
Recobriment i protecció |
Recobriment epoxi fusionat per fusió (FBE), intern i extern, gruix mínim de . 250 µm |
|
Compliment de l'aigua potable |
Materials adequats per complir amb WRAS, NSF/ANSI 61, DVGW, ACS |
|
Brida superior de l'actuador |
Coixinet de muntatge ISO 5211 per a la readaptació de la caixa de canvis o actuador elèctric/pneumàtic |
|
Normes d'assaig |
EN 12266-1, ISO 5208, AWWA C509/C515 (100% prova hidrostàtica de fàbrica) |
Característiques del disseny i aspectes destacats de l'enginyeria
Falca asseguda resistent:Totalment encapsulat en cautxú EPDM o NBR per a un apagat-sense fuites- i un funcionament suau. L'EPDM és ideal per a aigua potable de fins a 70 graus i compleix els requisits globals de seguretat de l'aigua potable, mentre que NBR es recomana per a aigua bruta o llaços de serveis industrials.
Construcció NRS compacta:La rosca interna de la tija s'enganxa dins de la falca, mantenint l'alçada de la tija estàtica durant el funcionament. Això redueix els requisits d'espai lliure per a les voltes de vàlvules subterrànies i les aplicacions d'enterrament directe.
Resistència a la corrosió (protecció FBE):Granallat-a Sa 2,5 i recobert electrostàticament amb Fusion Bonded Epoxy (FBE, gruix mínim de 250 µm) per dins i per fora, evitant la tuberculosi, la contaminació bio-i la corrosió del sòl.
A punt per a l'accionament:El muntatge de brida superior estandarditzat ISO 5211 permet una fàcil adaptació de caixes de canvis, actuadors elèctrics o controls pneumàtics sense treure la vàlvula de la línia.
Aplicacions
Xarxes municipals d'aigua:Aïllament en secció a la xarxa troncal, canonades de distribució i fosses de vàlvules subterrànies.
Estacions de tractament d'aigua (EDAR):Admissió d'aigua bruta, sortida d'aigua clara i aïllament del procés.
Estacions de bombeig:Bombeja les línies d'aspiració i de descàrrega que requereixen un cabal-complet i una pèrdua de càrrega mínima.
Conduccions de transmissió:Sistemes de transport d'aigua bruta i tractada de llarga distància-.
Dipòsits i serveis públics:Control d'entrada/sortida de tancs, drenatge d'emmagatzematge, circuits de refrigeració industrials i sistemes de protecció contra incendis.
Control de qualitat i proves
Traçabilitat del material:Anàlisi química i proves de propietats mecàniques per a peces de fosa i materials de tija (certificació EN 10204 3.1 disponible).
Mecanitzat de precisió:Mecanitzat CNC de cares de brida, cercles de cargols i rosques de tija.
Prova de pressió hidrostàtica al 100%:
Prova de Shell:1,5 x PN (pressió nominal)
Prova del seient:1,1 x PN (prova de tancament de-fuga zero-)
Inspecció de recobriment:Mesurament del gruix de la pel·lícula seca i detecció elèctrica de vacances per garantir una barrera protectora lliure de porus{0}.
Sol·licitar un pressupost (Llista de verificació de RFQ)
Per rebre una fitxa tècnica precisa i un pressupost comercial, proporcioneu:
Mida nominal (DN / NPS):
Classificació de pressió (PN / Classe):
Brida i cara{0}}a-estàndard:(p. ex., EN 1092-2 PN16, EN 558 Sèrie 14)
Configuració de la tija:Tija no-Rising Stem (NRS) o OS&Y (Rising Stem)
Mètode d'operació:Volant, tapa quadrada, caixa de canvis o actuador elèctric/pneumàtic
Segell de goma de falca:EPDM (aigua potable) o NBR
Quantitat i destinació de la comanda:
Requisits de documentació:(p. ex., EN 10204 3.1 Certificat de prova de molí, inspecció de tercers-)
Preguntes freqüents
P: Quina diferència hi ha entre les vàlvules de comporta AWWA C509 i AWWA C515?
R: AWWA C509 s'aplica a les vàlvules de comporta-seient elàstiques amb cossos de ferro dúctil o ferro colat tradicionals de-paret pesada. L'AWWA C515 especifica cossos de ferro dúctil de paret-reduïts que mantenen tota la resistència estructural alhora que redueixen el pes global i milloren l'eficiència del flux.
P: Com puc assegurar la compatibilitat de la brida per als projectes de substitució?
R: A més de fer coincidir el diàmetre nominal (DN/NPS), heu de verificar la classificació de pressió, l'estàndard de brida (p. ex., EN 1092-2 vs. ASME B16.1), la dimensió cara--cara a cara, el diàmetre del cercle de pas (PCD) i el recompte i el diàmetre dels forats del cargol.
P: Aquestes vàlvules són adequades per a l'enterrament directe sota terra?
A: Sí. Les vàlvules sense-tija ascendent (NRS) recobertes amb epoxi fusionat per fusió (FBE) a l'interior i a l'exterior es poden subministrar amb un eix d'extensió i una caixa de superfície, que permeten l'enterrament directe sense construir una cambra de formigó.
P: Quin material de segellat he de seleccionar per a l'aigua potable en comparació amb l'aigua industrial?
R: L'EPDM és l'opció estàndard per a l'aigua potable i compleix els requisits WRAS/NSF 61. El NBR és més adequat per a aigua bruta, aigua que conté baixes concentracions d'hidrocarburs o sistemes d'aigua industrial.
P: Aquestes vàlvules es poden automatitzar al camp després de la instal·lació?
A: Sí. Les vàlvules configurades amb una brida superior ISO 5211 es poden equipar amb actuadors elèctrics o pneumàtics directament al lloc sense desmuntar la tapa de la vàlvula ni deixar fora de servei la canonada.
