Vàlvula de compuerta amb brida
Vàlvula de comporta amb brida per a l'aïllament de canonades on es requereix una connexió de brida cargolada, una classe de pressió definida i una configuració de material específica de l'aplicació-.
La vàlvula es selecciona segons la mida de la canonada, la pressió nominal, l'estàndard de la brida, el mitjà, la temperatura, la disposició de segellat i el mètode d'operació. Per a la substitució i l'adquisició del projecte, aquests paràmetres s'han de comprovar conjuntament per confirmar la compatibilitat dimensional i del servei.
-
![Vàlvula de compuerta d'aigua amb extrem brida]()
Vàlvula de compuerta d'aigua amb extrem bridaLa vàlvula d'aïllament de canonades d'extrem amb brida és una vàlvula d'aïllament de canonades de servei pesat-dissenyada per a xarxes municipals de subministrament d'aigua, plantes de tractament -
![Vàlvula de compuerta amb brida de pas complet]()
Vàlvula de compuerta amb brida de pas completFlux-complet sense obstruccions: el diàmetre intern de la vàlvula s'alinea estrictament amb la programació de la canonada d'acoblament. Aquest disseny minimitza les caigudes de pressió a través de la -
![Vàlvula de compuerta subterrània de tija sense -elevació amb brides]()
Vàlvula de compuerta subterrània de tija sense -elevació amb bridesLa vàlvula de compuerta subterrània de tija sense -elevació amb brides proporciona un aïllament fiable del flux per a canonades enterrades, cambres de vàlvules subterrànies i instal·lacions amb -
![Vàlvula de comporta amb brida de cara elevada classe 600]()
Vàlvula de comporta amb brida de cara elevada classe 600Vàlvula de comporta amb brida d'alta-pressió dissenyada per a l'aïllament de canonades i servei de processos industrials. La classe de pressió de classe 600 i la configuració de la brida de cara -

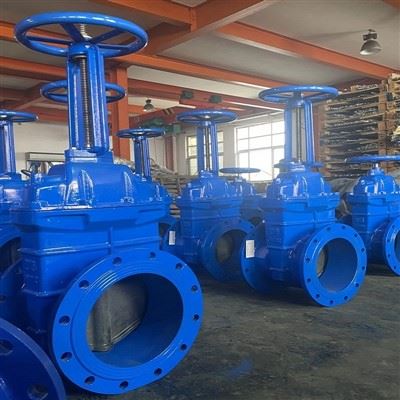

![Vàlvula de porta de falca resistent amb brides de ferro dúctil]()
Vàlvula de porta de falca resistent amb brides de ferro dúctilDissenyada d'acord estricte amb els estàndards internacionals, la nostra vàlvula de compuerta de falca resistent amb brida de ferro dúctil ofereix un tancament hermètic de la -bombolla-bidireccional, -
![Vàlvula de compuerta d'extrem brida ASME B16.34]()
Vàlvula de compuerta d'extrem brida ASME B16.34La vàlvula de compuerta amb brida ASME B16.34 és una vàlvula d'aïllament industrial-de gran resistència dissenyada per a sistemes de canonades amb brides que requereixen un tancament fiable-i un
Característiques tècniques clau
Connexió extrem amb brida:
Construït segons els estàndards internacionals de brida (ASME, EN, DIN, JIS) per a la instal·lació de canonades cargolades.
Aïllament de la canonada:
Dissenyat per a un servei d'apagat-complet per protegir els equips aigües avall.
Opcions de tija creixent i no-en ascens:
La tija ascendent OS&Y (Cargol i jou exterior) proporciona una indicació visual de la posició; La tija no-aixecada s'adapta a instal·lacions verticals compactes.
Aplicació-Materials específics:
Materials personalitzables del cos, la falca, la tija i els seients per adaptar-se a les exigències específiques de medis, pressió i temperatura.
Funcionament manual i accionat:
Opcions d'accionament flexibles, com ara volant, caixa de canvis cònics, actuadors elèctrics o pneumàtics.
Manteniment-Connexió amigable:
El disseny de la brida cargolada simplifica el desenrotllament de la canonada, el manteniment de la línia i la substitució de components.
Especificacions tècniques
|
Paràmetre |
Opcions de selecció / configuració |
Normes aplicables |
|
Tipus de producte |
Vàlvula de compuerta amb brida |
API 600, API 6D, EN 1984, DIN 3352 |
|
Funció |
Servei d'aïllament i tancament de canonades- |
-- |
|
Mida nominal |
DN15 - DN1200/NPS 1/2" - 48" |
ISO 6708, ASME B16.10 |
|
Classificació de pressió |
PN10, PN16, PN25, PN40, PN64 / Classe 150, 300, 600, 900 |
ASME B16.34, EN 1333 |
|
Brida estàndard |
ASME B16.5, ASME B16.47, EN 1092-1, DIN 2501, JIS B2220 |
ASME B16.5, EN 1092-1 |
|
Estàndard cara{0}}cara a- |
ASME B16.10, EN 558 Sèrie 14/15, DIN 3202 |
ASME B16.10, EN 558 |
|
Material del cos |
Ferro colat, ferro dúctil, WCB, CF8, CF8M, dúplex, acer aliat |
ASTM A216 WCB, ASTM A351 CF8/CF8M |
|
Material de la porta/falca |
Ferro dúctil + EPDM/NBR, WCB + Stellite, CF8/CF8M |
-- |
|
Disseny de tija |
Tija ascendente OS&Y, tija no-ascendente (NRS) |
-- |
|
Seient i segellat |
Seient resistent (EPDM/NBR), seient metàl·lic (13Cr, Stellite, SS316) |
-- |
|
Funcionament |
Volant, caixa de canvis cònics, actuador elèctric, actuador pneumàtic |
ISO 5210 (brida de l'actuador) |
|
Inspecció i prova |
Prova de carcassa, prova de fuites de seient d'alta/baixa pressió |
API 598, EN 12266-1, ISO 5208 |
Cos de la vàlvula:Límit de pressió d'alta-integritat que allotja el pas del fluid. Els forats de perns de brida mecanitzats de precisió-i els perfils de cara garanteixen l'acoblament de les juntes-sense fuites.
Porta / Falca:Es mou perpendicularment a l'eix de flux. Disponible en configuracions de falca flexible, falca sòlida o falca-resistent segons els requisits de segellat.
Tija i jou:La tija de rosca de precisió-transfereix el parell d'entrada a la força lineal. L'acabat de la superfície del terra protegeix l'empaquetament de la tija contra el desgast.
Connexió del capó:El disseny del capó cargolat permet un fàcil accés als components interns per al manteniment en línia.
Sistema de segellat de tija:La disposició d'embalatge ajustable de la glàndula (grafit/PTFE) evita les fuites de la tija sota càrregues tèrmiques i de pressió dinàmiques.
Subministrament i distribució d'aigua:
Xarxes de distribució principals, captació d'aigua bruta i aïllament de serveis públics (BS 5163 / EN 1092-2).
Tractament d'aigües residuals:
Línies de procés d'aigües residuals, tractament de fangs i sistemes de tractament d'efluents.
Tubs de procés industrial:
Serveis químics, bucles d'aigua de refrigeració i aïllament general de plantes de procés.
Sistemes de petroli i gas:
Aïllament aigües amunt, mitjans i refineries que requereixen configuracions segures contra incendis API 600/API 6D-.
Desalinització i marina:
Admissió d'aigua de mar, sistemes d'osmosi inversa i canonades de llast marins amb components interns Duplex SS o Bronze.
Evidència de fabricació i garantia de qualitat
Traçabilitat del material:
Anàlisi química de l'espectròmetre i proves de propietats mecàniques per a materials del cos i de la tija, certificades segons EN 10204 3.1.
01
Mecanitzat CNC de precisió:
Toleràncies dimensionals estrictes en patrons de cargols de brida, ranures d'unió d'anell i longituds de cara-a-de cara de vàlvula.
02
Control intern d'-elastòmers:
Control d'emmotllament i vulcanització dedicat per a portes resistents-assegudes per garantir la resiliència del segellat-a llarg termini.
03
Proves hidrostàtiques de fàbrica 100%:
Totes les vàlvules es sotmeten a proves de carcassa i seient estrictament segons les normes API 598 o EN 12266-1 abans del llançament.
04
Gestió de la qualitat certificada:
Operacions auditades i certificades segons ISO 9001, CE/PED i estàndards internacionals pertinents.
05
Opcions de personalització i enginyeria
Dimensions personalitzades cara a cara--per adaptar-se a instal·lacions heretades no-estàndards
1
>>
Actualitzacions de materials per a mitjans corrosius greus (Hastelloy, Monel, Duplex)
2
>>
Empaquetament de grafit d'alta-temperatura i juntes de bonet-en espiral
3
>>
Brides superiors ISO 5210 per a una fàcil adaptació d'actuadors elèctrics o pneumàtics
4
>>
Recobriments de superfícies especialitzats: FBE (Fusion Bonded Epoxy), poliuretà o sistemes epoxi offshore
5
>>
Models CAD 2D/3D (STEP/DWG) disponibles a petició per a la integració del projecte EPC
6
-Llista de verificació del comprador prèvia a l'adquisició
Mida i valoració de la línia:
La mida de la canonada i la pressió màxima de funcionament del sistema coincideixen correctament?
Compatibilitat amb brides:
L'estàndard de brida (ASME vs. EN), la classificació de pressió i la cara (RF/FF/RTJ) coincideixen amb les brides de la canonada d'acoblament?
Longitud-a-cara:
La longitud de la vàlvula s'ajusta a les dimensions estàndard ASME B16.10 o EN 558?
Fluid i temperatura:
El cos, el seient i els materials d'embalatge són compatibles amb la composició química i la temperatura del sistema?
Espai de sobrecàrrega operatiu:
Hi ha suficient espai vertical per a una vàlvula de tija ascendent (OS&Y) o és necessària una tija sense -ascensió?
Requisits d'accionament:
És suficient l'operació manual del volant o cal un operador/actuador d'engranatges per operar el parell?
Documentació:
S'han especificat MTR (informes de prova de materials), certificats de prova de pressió i requisits d'inspecció de tercers-?
PMF
Som -coneguts com un dels principals fabricants i proveïdors de vàlvules de comporta amb brides a la Xina. Si us plau, no dubteu a comprar una vàlvula de comporta amb brides d'alta qualitat a un preu competitiu a la nostra fàbrica. Per a més informació, poseu-vos en contacte amb nosaltres ara.
